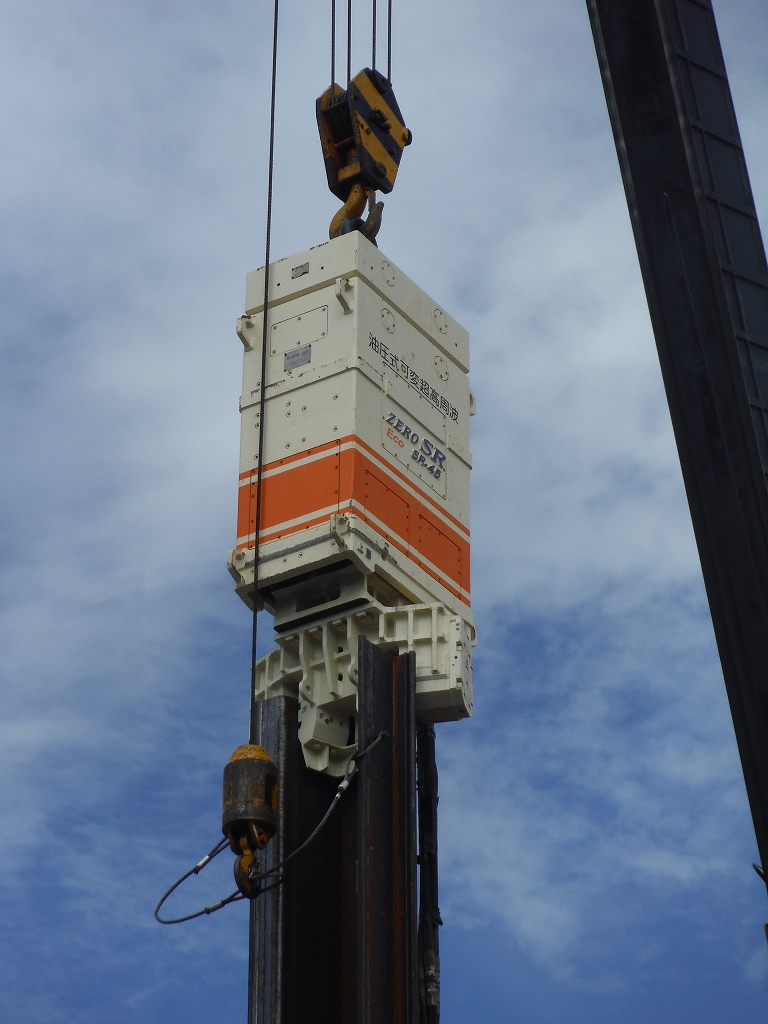

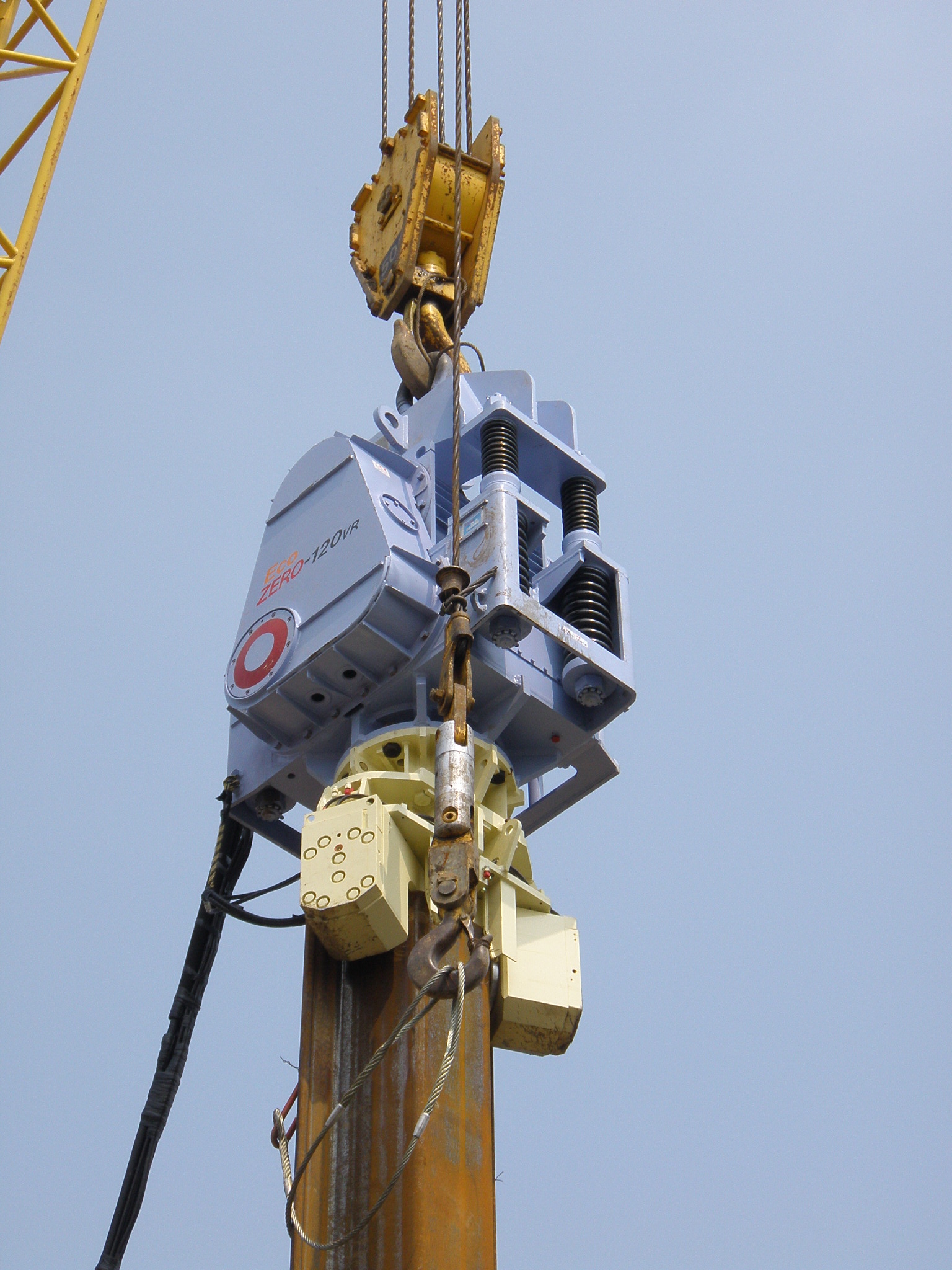

◆「ハットチャック」とは、本設壁体用新世代鋼矢板として、広幅鋼矢板の１．５倍の有効幅を持つ「ハット形鋼矢板９００」を把持するバイブロハンマのチャック装置です。

◆フランジ部を２点で把持する新構造が、９００ｍｍ幅の矢板をしっかりと把持、バイブロハンマの能力を確実に伝達し効率的な施工に貢献します。

1　ハット形鋼矢板の断面重心位置のフランジ部2点で把持する構造なので、バランスの良い状態で施工が可能です。

2　2点把持方式の採用により、把持部１ヶ所当りの押圧力を軽減し、幅広・薄型を特長とするハット形鋼矢板の安全施工を実現します。

3　鋼矢板法線方向の精度向上に貢献すると共に、前倒れや後倒れの防止にも効果的です。

4　共下がり発生を最小におさえる機能的な構造を持ち、万一の発生時にも油圧式のSRでは共下がり矢板を直接引上げる（中抜き施工図参照）ことができるので、クランプを 使用する従来の対応方法での危険性を排除できます。

5　Ｃ-90T型は45H型、50H型に兼用できます。
